英国赛尔Xaar公司的压电式按需喷墨技术,广泛运用于陶瓷装饰、打码、图形、标签和包装的数字喷墨印刷,以及适用于先进制造业和工业应用的精准喷墨。

赛尔公司在剪切模式技术、共享腔壁技术、掌合式压电技术、Hybrid Side Shooter? (HSS?) 架构和革命性的 TF Technology?等技术领域拥有超过250项专利和专利申请。

不断变化的全球制造业为赛尔提供了令人兴奋的机遇。日常生活中使用的大多数物品都会带有图案、或者经过某种方式的装饰、印刷或加工。比如超市中的包装和标签、人们购买商品的包装盒、家里和办公室地面的瓷砖和层压板、电视机以及为我们的建筑物提供能源的太阳能板等。这些产品的制造过程中所使用的许多生产工艺均采用传统模拟技术。但事实上赛尔的工业喷墨技术已经带领许多行业转型,在其他领域,向数字印刷转变的步伐开始加速。

赛尔公司今后除了继续保持在瓷砖数码印花和数字喷墨印刷领域的领先优势以外,发展方向正逐步转向3D打印、触摸感应显示器、喷墨印刷半导体等应用。



赛尔XAAR1002系列喷头

2015年5月份,赛尔从柯达找来了Doug Edwards做公司CEO。召回公司的前执行团队成员之一Keith Smith,以董事的身份来领导他们的先进制造事业部。Smith曾经在2002年—2005年任Xaar北美和南美地区销售经理,后来又在触摸式传感器制造商Token ITO。

年底,赛尔与劳特化工及其母公司哈利玛化成集团宣布,将合作研发、优化应用于赛尔Xaar 1002工业喷印头的银纳米导电电路墨水解决方案,以期望帮助消费电子产品制造商获得生产过程中可靠耐用的技术手段,来应用纳米银颗粒墨水打印半导体接收及传感等电子元器件。

视频:赛尔XAAR1002喷头喷墨打印生产22nm制程的CMOS

Molecular Imprints使用赛尔XAAR1002喷头,用1PL噴把材實噴到半導體基材上,生產CMOS,取代絲網印刷,晶原片可從以前的30cm加大至45cm。傳統45nm制程的生產成本,用了他們的機器,可生產22nm制程的CMOS,效能高了,溫度低了,速度快了,良率增加了。

赛尔Xaar喷头介绍:

XAAR公司生产的主要喷头有XAAR128,XAAR500,XAAR126,XAAR380,XAAR760,XAAR1001,XAAR1002等型号。

A.XAAR128喷头是赛尔公司最早也是市场所使用的最广泛的打印头,打印宽度为17.4mm。

XAAR128/80 点火频率:4.2KHZ

XAAR128/80W 点火频率:5.5KHZ

XAAR128/40 点火频率:8.3KHZ

XAAR128/40W 点火频率:8.3KHZ

赛尔为了面对市场的需要和竞争,推出赛尔电子型喷头,电子型喷头带有128个小型管道,跟原来的128外形,尺寸没有多大变化,最大的不同是电子型喷头有

内置过滤器,可以过滤墨水的杂质,起到保护喷头的作用,对墨水的兼容性更强了,对喷头的使用寿命会延长。自带电子装置,可以控制调节温度,更有利于墨水的喷射,跟柯尼卡的喷头相似。墨滴变小,精度挺高,主要型号有两种:

XAAR 电子喷头electron 70-W/70PL 点火频率为8.5KHZ

XAAR 电子喷头electron 35-W/35PL 点火频率为14KHZ

B.XAAR500是目前赛尔喷头使用性、稳定性和可操作性最佳的喷头,其打印宽度为70.5mm,有500个管道,其分辨模式有两种:

xaar500/80 用于UV墨水的 点火频率4KHZ

xaar500/80-cm 用于油基墨水的 点火频率7.2KHZ

xaar500/40UV 用于UV墨水的 点火频率8KHZ

xaar500/40S 用于溶剂墨水的 点火频率8KHZ

09年,赛尔在xaar500的头基础上推出的介子头,性能有所更进,介子头跟500的头的差别在于外壳是红色的。点火频率和打印速度都有所提高。

C.XAAR126喷头打印宽度17.2MM

常用有三种型号:

XAAR126/80 速度可以达到6米/秒钟 点火频率是5.2KHZ

XAAR126/50 速度可以达到6米/秒钟 点火频率是7.5KHZ

XAAR126/35 速度可以达到6米/秒钟 点火频率是9KHZ,

另外一些工厂有款喷绘机采用最新xaar130/600喷头,该喷头在塞尔的网站上没有看到,但是铝合金材料,墨滴大小30pl,点火频率9.3k,打点速度5m/s,外形和技术参数跟126/35的型号比较接近,估计是126/30的型号吧,但是国内的厂商都各自取名字和各自做一些技术设计。

赛尔公司所生产的喷头大部分采用特氟龙材料所制造,故使用稳定性能得不到保证,精度在其使用几个月后就会得到大副度降低。

XAAR 64 是主要应用在喷码机器上,是喷码机专用喷头,在一些特有机型上应用,目前有IKONMAC等喷码机器在采用这种喷头。

XAAR 质子喷头PROTON就是市场说的XAAR382,因为有382个喷嘴,市场上根据以前赛尔的命名习惯,统称XAAR 382.打印条宽度57.3mm,这款喷头的主要特点是:自带墨水配置和温度调节,也是通常所说的恒温控制,有利于墨水的挥发性,还有一个内置过滤器,起到对墨水的兼容性更强。 目前只有一种型号:

XAAR 质子喷头PROTON(382)/60PL 点火频率是7.0KHZ

XAAR 质子喷头PROTON(382)/35PL 点火频率是9.5KHZ

XAAR 质子喷头PROTON(382)45PL 灰度喷头 点火频率15KHZ

XAAR 质子喷头PROTON(382)30PL 灰度喷头 点火频率15KHZ

XAAR 质子喷头PROTON(382)15PL 灰度喷头 点火频率15KHZ

XAAR 318系列&XAAR 760系列&XAAR1001系列(灰度系列)

XAAR 318和760系列1001系列是一款灰度喷头,跟精工SEIKO的SPT510GS,SPT508GS,SPT255GS系列,东芝TOSHIBA TEC的CA4,CA5,CA3,CB1,CE2系列灰度喷头类似,所谓灰度就是对墨水的颜色处理可以形成一个渐变过渡的处理过程.使得画面的颜色更鲜活更逼真的一项技术.

XAAR 318/CA2 6-42PL 打印条宽度53.6mm 点火频率: 4.8KHZ

XAAR 318/CA4 6-42PL 打印条宽度53.6mm 点火频率: 6.2KHZ

XAAR 760/GS8 8-42PL 打印条宽度73.8mm 点火频率:7.8KHZ

XAAR 1001/GS6 6-42PL 打印宽度70.5mm 点火频率: 6KHZ 喷嘴1000个,八级灰度。

XAAR 1001/GS12 12-84PL 打印宽度70.5mm 点火频率:6-12KHZ 喷嘴1000个,八级灰度,使用油性墨水,这款喷头专门为陶瓷喷墨打印推出。

XAAR 1001/GS6 有在一个北京的条形码印刷机器上应用,xaar1001在陶瓷打印应用很广,西班牙和意大利的大型陶瓷打印机都是采用这款头,目前已经被XAAR1002取代。

XAAR 1001/FB 在海关医药监管码的条码机上和纺织印花机上有采用。

XAAR 1002,在XAAR1001上做的升级,性能更稳定。

XAAR 501/GS10,新推出的循环喷头。

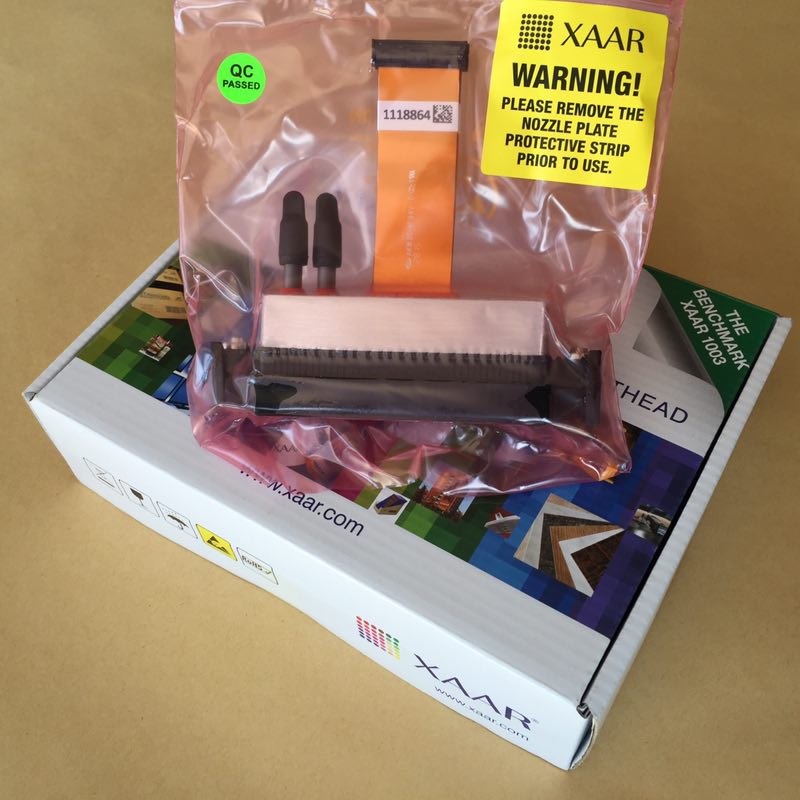

XAAR 1003,GS6/GS12/GS40

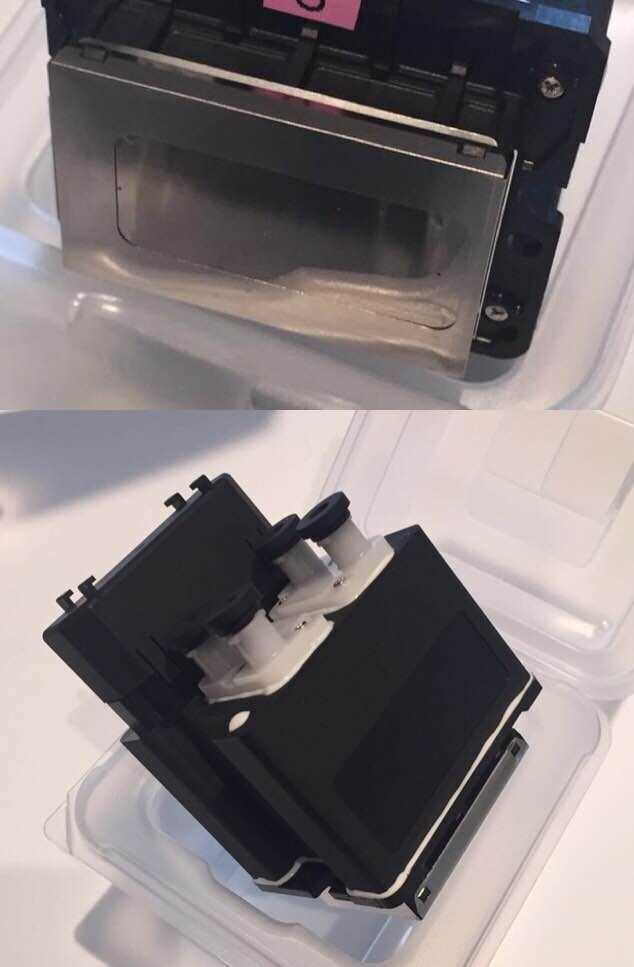

XAAR 1201:Xaar 1201工业级写真喷头,采用了MEMS TFP 技术,拥有1280喷孔,600dpi,2.5-21pl,8级灰度,最快能达50KHZ,而且水油兼容,一头4色。 Xaar 1201工业级写真喷头不同于其它的写真喷头,自带对位系统,而且体积比较小,方便多喷头组装。

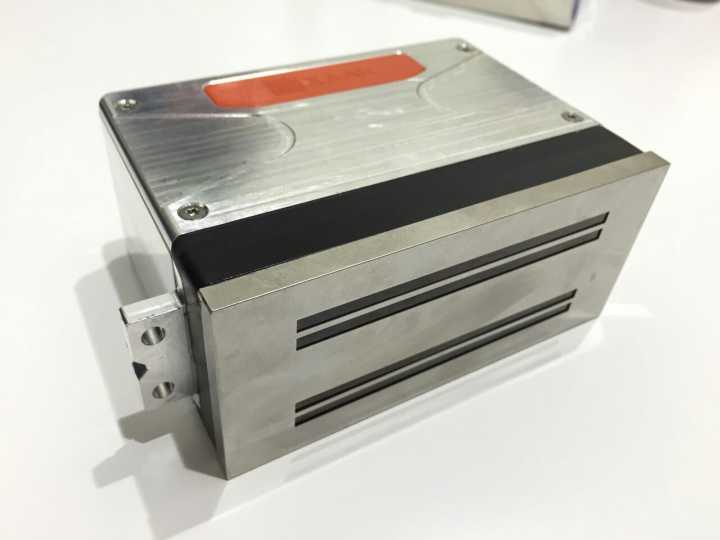

XAAR 2001,XAAR 2001+:赛尔XAAR 2001喷头的喷嘴数量达到了惊人的2000个,分辨率720DPI,12-84pl墨滴。这一具有业内最长免维护正常运行生产周期的喷印头系列,为工业印刷质量设定了新的标杆。

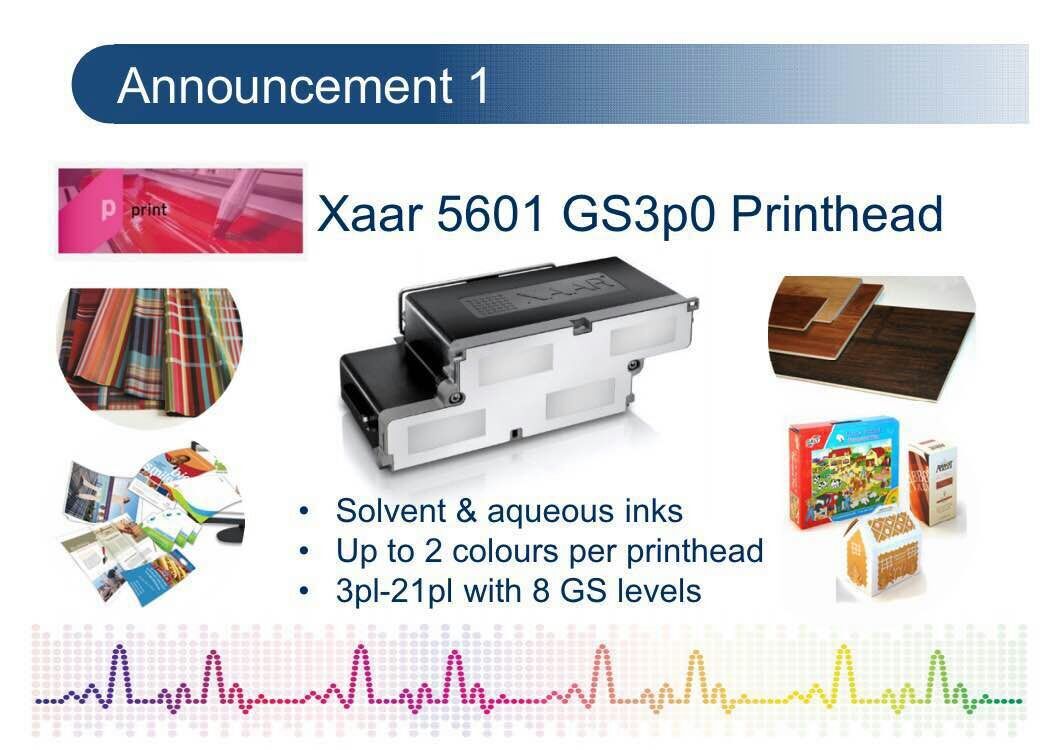

赛尔XAAR 5601

XAAR 5601:在德鲁巴2016上,赛尔发布了主要面向纺织、装饰、商业印刷和包装印刷的single pass喷头赛尔XAAR 5601。
