爱普生最新的MT5214喷头点评和视频

大家好，我是耐磨，今天给大家介绍爱普生最新喷头MT5214。

MT5214喷头使用在爱普生最新的大幅面打印机P20000系列上面，目前该机型已经在北美上市。

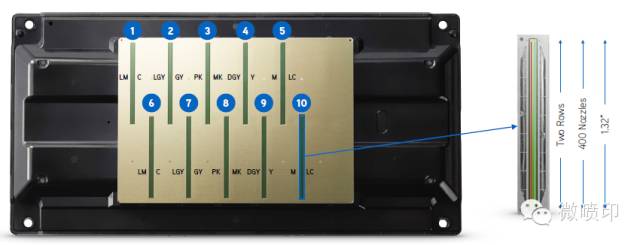

MT5214喷头的喷嘴分上下两行排列，一行五组十列喷嘴，每一列包含400个喷嘴，合计8000个喷嘴。可以喷2.64英寸。

整个喷头是由3个模块构成的。每一个模块可以控制4列喷嘴。

该喷头可以喷十色，或者4+1色。据说水油通用，适应很广泛的。

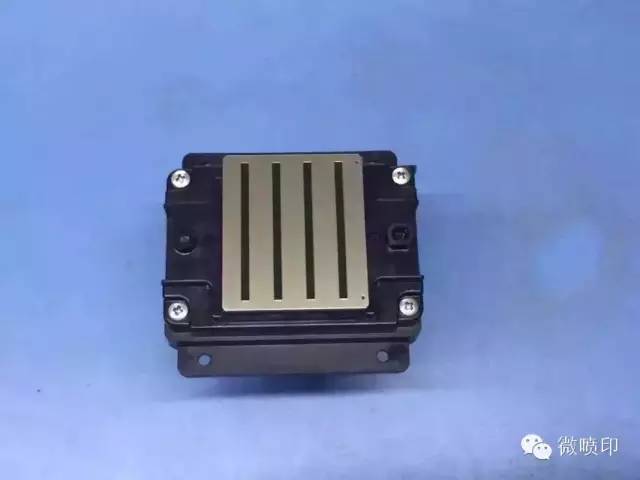

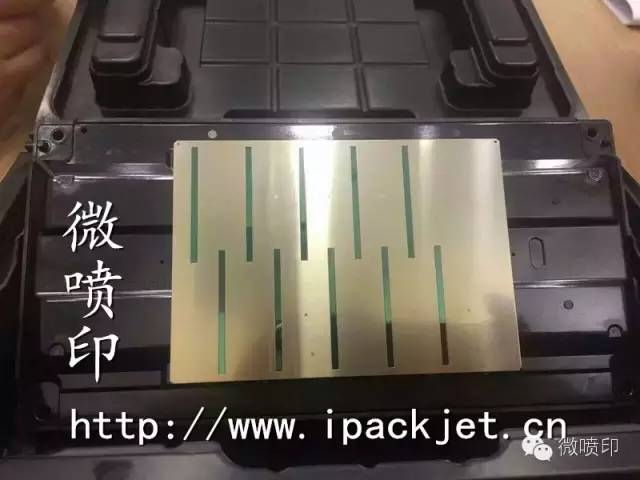

MT5214喷头正面的：

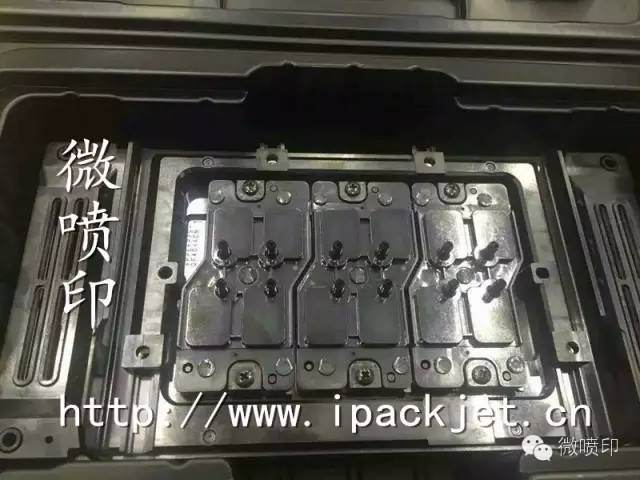

MT5214喷头反面的：

现在，让我们详细了解一下MT5214喷头使用的PrecisionCoreMicroTFP打印芯片。

PrecisionCoreMicroTFP打印芯片：

　　

打印芯片的特点可概括为：卓越的扩张性、产品的紧凑性及高性能。

这些模块式芯片可以不同的方式组合，生成可用于工业标签印刷的线性打印头及用于桌面文档打印机的系列打印头。目前市场上可以看见的有三种组合，除了MT5214喷头，另外两种喷头是MT2114，MT4114。

MT2114喷头，一排两组，合计1600个喷嘴：

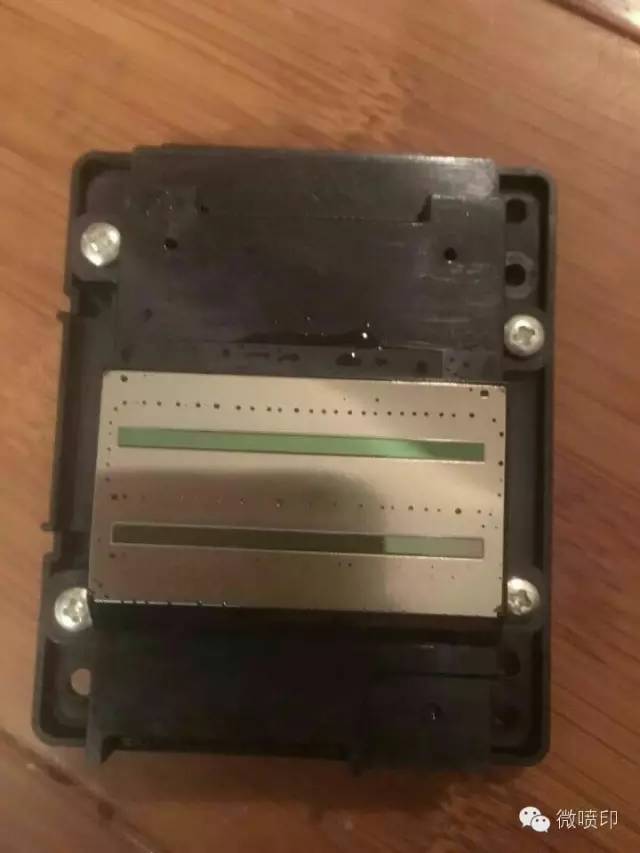

MT4114喷头（即我们常说的5113喷头），一排四组，合计3200个喷嘴：

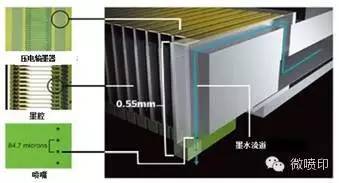

PrecisionCoreMicroTFP打印芯片厚度仅为1毫米，它包含作为墨水输送器的薄膜压电元件、墨腔以及传输墨水的通道，还有用于墨滴喷射的喷嘴板。喷嘴板（见上文打印芯片图中绿色部分）上共有800个喷嘴（排列成两排，每排400个喷嘴）。每个喷嘴直径约为20微米，能够喷出小至1.5微微升（万亿分之1.5升）的墨滴。打印芯片上1微米厚的压电薄膜是以专用液体材料涂抹在硅片表面，然后烘烤成形的超薄陶瓷元件。喷嘴板、压电输墨器以及墨腔均是采用MEMS*生产工艺-这种用于半导体芯片制造的技术，通过极其严格的品质把控安装到硅片上的。

　　*微机电系统，MEMS指以半导体精密加工技术安装于硅片上的微型机械装置。

　　压电输墨器在施加电压后收缩，产生墨滴喷射力。输墨器每秒可收缩50,000次（50千赫），通过高精度墨水流道将墨水输送至喷嘴，最终喷射到承印介质上。换言之，每个喷嘴可以50,000个/秒的速度将墨滴极其精确的喷射到承印介质上。在实体打印机上，这些芯片可以极快的速度打印出前所未有的完美图像。

　　喷嘴故障自我诊断

　　PrecisionCore采用的薄膜压电元件在施加电压后收缩并产生反向的电压。可利用该特性将压电元件作为传感器，通过分析压电元件的驱动信号波形诊断喷嘴状态。掌握上述状态信息后，系统其余部分即可在运行过程中针对任何需要维护的喷嘴在下个合适的停止点进行补偿，保障了高品质打印和正常运行时间最大化。

　　爱普生将PrecisionCore视为一项强大的喷墨打印头技术。去年开始已经投入资金对分布在日本本土的生产工厂进行了全面的升级改造，相关工程预计今年秋季到明年陆续完成，届时爱普生TFP喷头的生产能力将提高三倍。

爱普生MT5214喷头打印视频
